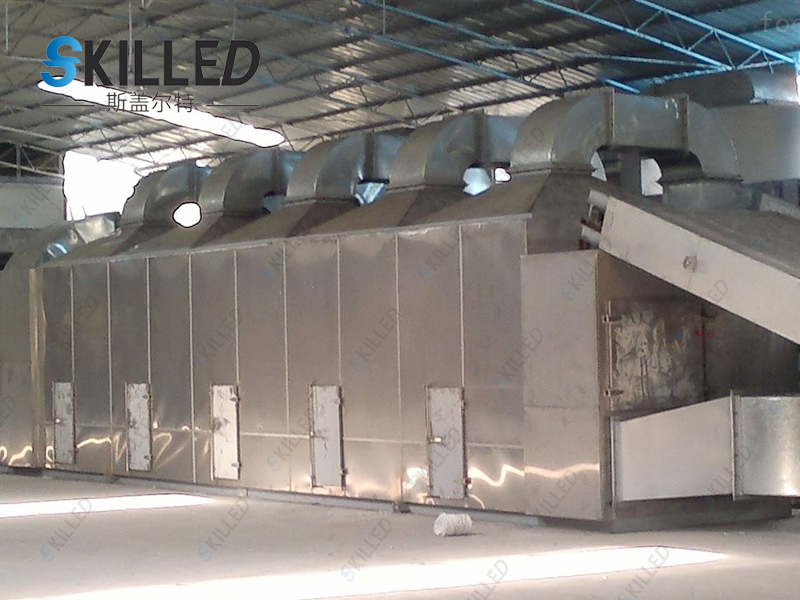

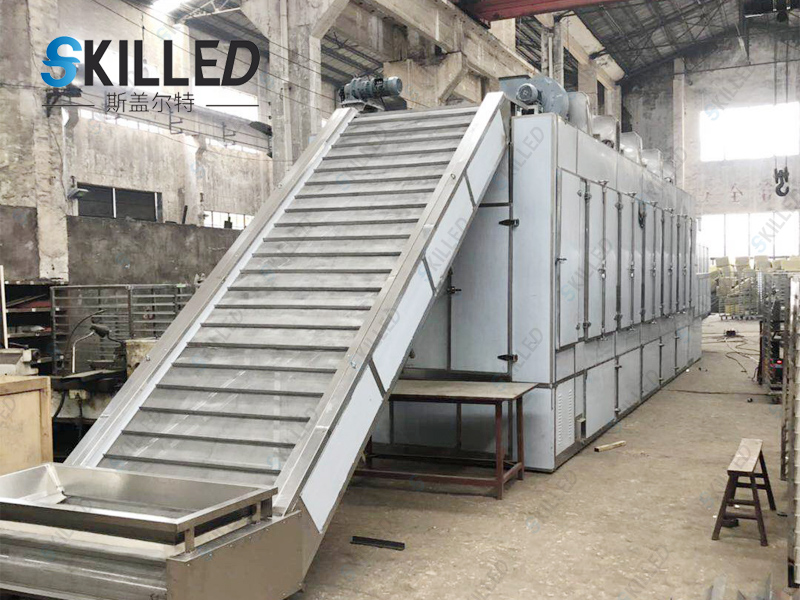

SKDS系列带式干燥机
产品描述:带式干燥机是成批生产用的连续式干燥设备,用于透气性较好的片状、条状、颗粒状物料的干燥,对于脱水蔬菜、催化剂、中药饮片等类含水率高、而物料温度不允许高的物料尤为合适;该系列干燥机具有干燥速度快、蒸发强度高、产品质量好的优点, 对脱水滤饼类的膏状物料, 需经造粒或制成条状后方可干燥。
咨询热线:139 2103 3123
产品详细
图片集锦
产品介绍

对于脱水蔬菜、中药饮片等含水率高、热敏性材料尤为适合。具有干燥速率高、蒸发强度高、产品质量好等优点。带式干燥机在工业上的应用极广,主要用于干燥小块的物料及纤维质物料。总之,用带式干燥机干燥的物料必须有一定的形状,而且干燥后仍然保持一定的形状。

工作原理

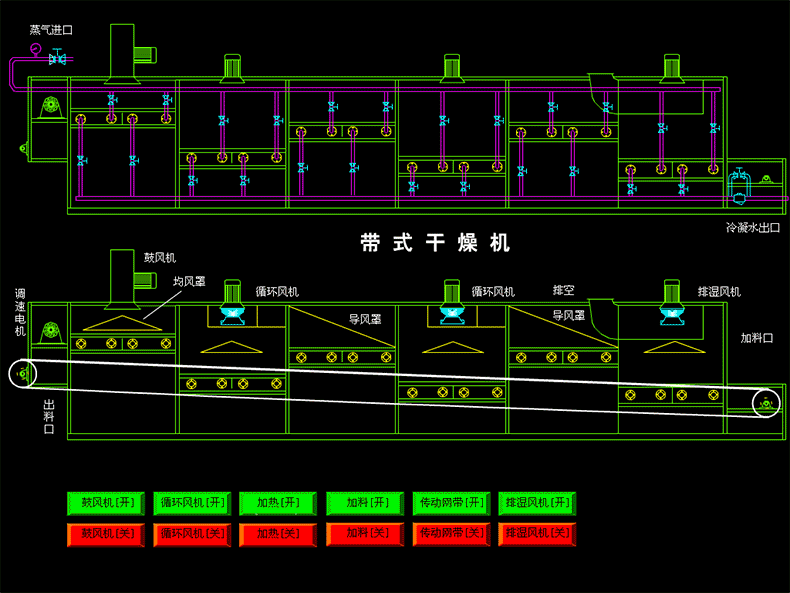

  物料由加料器均匀地铺在网带上,网带采用12-60目不锈钢丝网。由传动装置拖动在干燥机内移动。干燥机由若干单元组成,每一单元热风独立循环,部分尾气由专门排湿风机排出,废气由调节阀控制,热气由下往上或由上往下穿过铺在网带上的物料,加热干燥并带走水分。网带缓慢移动,运行速度可根据物料温度自由调节,干燥后的成品连续落入收料器中。上下循环单元根据用户需要可灵活配备,单元数量可根据需要选取。
  料斗中的物料由加料器均匀地铺在网带上,网带一般采用12-60目不锈钢丝网,由传动装置拖动在干燥机内移动。干燥机由若干单元组成,每一单元热风独立循环,其中部分尾气由专门排湿风机4排出,每一单元排发废气量均由调节阀控制。在上循环单元中,循环风机5出来的风由侧面风道进入单元下腔,气流向上通过加热器7加热,经分配器6分配后,成喷射流吹向网带,穿过物料后进入上腔。干燥过程是热气流穿过物料层,完成热量与质量传递的过程,上腔由风管与风机入口相连。大部分气体循环,一部分温度较低含湿量较大的气体作为废气经排湿管、调节阀、排湿风机排出。下循环单元中,循环风机出来的风先进入上腔,向下经换热器加热,穿过物料层进入下腔,下腔由侧风道及回风管与风机相连,大部分气体循环,一部分排出。上、下循环单元根据用户需要可灵活配备,单元数量也可根据需要选取。
  用于脱水蔬菜、一般使用三台设备串连使用,形成初干段、中间段及终干段。在初干段中,由于物料含水量高。透气性差,故采用较小的铺料厚度,较快的运行速度及较高的干燥温度。初干段中,干燥气体温度可高达120oC以上。终干段内物料停留时间是初干段的3-6倍,铺料厚度是初干段的2-4倍。对于物料温度不超过60oC的要求,可采用80oC左右的干燥气体。采用多段组合能更好地发挥带式干燥机的性能,且干燥更均匀。


结构形式

(1)单级带式干燥机:被干燥物料由进料端经加料装置被均匀分布到输带上。输送带通常用穿孔的不锈钢薄板制成,由电机经变速箱带动,可以调速。干燥机箱体内通常分隔成几个单元,以便独立控制运行参数,优化操作。干燥段之间有一隔离段,在此无干燥介质循环。
(2)多级带式干燥机:多级带干燥实质上是由数台单级带干机串联组成,其操作原理与单级带干机相同。

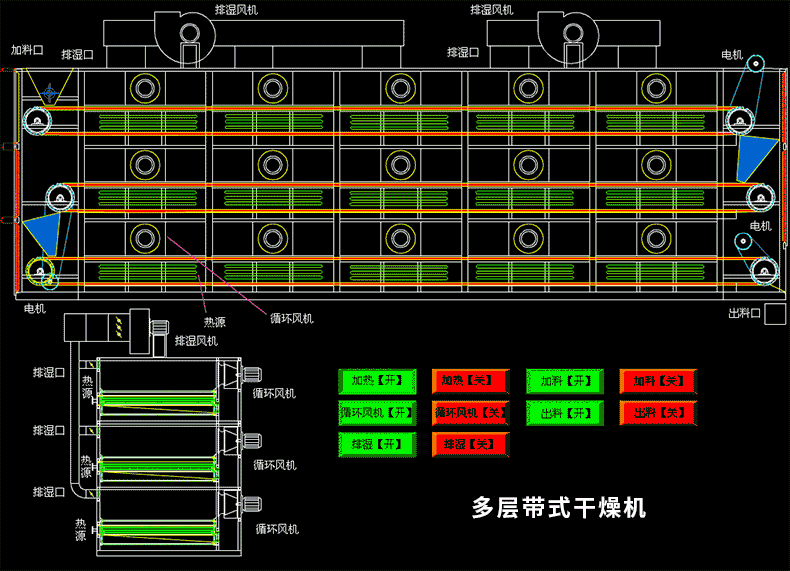

(3)多层带式干燥机:多层带干机常用于干燥速度要求较低、干燥时间较长,在整个干燥过程中工艺操作条件能保持恒定的场合。层间设置隔板以组织干燥介质的定向流动,使物料干燥均匀。多层带干机占地少,结构简单,广泛使用于干燥谷物类物料。但由于操作中要多次装料和卸料,因此不适用于干燥易粘着输送带及不允许碎裂的物料。
(4)冲击式带式干燥机:冲击式带干机适用于干燥织物、烟叶、基材的表面涂层及其他薄片状物料。冲击式带机通常由两条输送带组成。冲击式带机可分隔成单元段进行独立控制。干燥介质增湿后,部分排出,另部分返回掺入新鲜干燥介质后再行循环。


工艺流程



设备选型

  带式干燥机的使用范围很广,在制药、食品、生物、化工等领域已经有了它的用武之地。但在每个领域中其选型的标准却不尽相同,这是因为各个领域的干燥物料的要求及参数有较大的区别 。例如:在制药行业(特别是中药),浸膏一般粘度都较大,而且干燥的温度要求较严格,熔点的控制要精确(尤其是多糖类的物料),真空度的控制范围要符合不同段的加热温度的要求且要具备在线自动调整功能等等。另外检测系统要尽量完善以符合制药GMP标准。而对于食品行业,其物料浸膏的固含量一般都比较大(65%以上),产量的要求及产品的比容、外观等是真空带式干燥机选型标准中的关键,食品级真空带式干燥机选型过程中有两个要素千万不可忽视:一个是单位能耗的消费比问题,另一个是配套设备如原料的前级输送、干燥后的产品细粉碎以及包装等。至于生物、化工上使用的真空带式干燥机由于产品的形式各异 ,因此选型的标准极为复杂,所以需格外谨慎。
  选择真空带式干燥机的一步就是必须对干燥物料进行小样试验,这点很重要。因此对于设备供应商而言其是否具有物料试验设备及经验丰富的试料人员是客户衡量制造商真实能力的最直接的途径。合格的真空带式干燥机制造商一般在物料试验后均能在最短的时间里向客户提供一份包括:物料实际蒸发量、动态干燥真空度、干燥温度的分配、投料量大小、实际干燥时间、实际产品产能、单位能耗消费比等技术参数报告,方便客户根据要求选择能够满足生产的设备型号及规格。
  选择真空带式干燥机的二步是综合考察制造商的设计水平及制造能力。制造商一般会在物料试验报告的基础上按照客户的生产指标及工况条件提供一份技术设计方案初稿并对方案中的设计理由进行详细的陈述。技术设计方案是评定制造商在真空带式干燥机制造能力方面的极为重要的组成部分,特别是制造商对设备的关键技术的设计描述如:真空系统的设计、加热系统的设计、纠偏系统的设计、清洗系统的设计及进料、出料系统的设计等。制造能力的另一个方面是考察制造商用户的实际使用情况。客户可根据制造商提供的用户名单,要求赴现场实地考察,如果制造商确实具备足够实力的一般不会拒绝客户的这一合理要求,有的甚至能够提供多个参观目标供客户选择。而制造能力有限或技术水平较低的企业一般很难做到这一点。
  选择真空带式干燥机的三步是考察制造商的实际加工能力及生产规模。国内具有系列化设计与生产能力的企业最多不会超过三家,特别是年产量达到10台真空带式干燥机以上(尤其是6层干燥床以上的大型或超大型设备)的制造商估计仅有1~2家。因此绝大部分的国内制造商都很难形成真空带式干燥机的部件的标准化加工,其向客户提供的产品维护和保养以及部件、配件的互换都存在较大的问题,往往直接影响到用户的生产效率,另外由于缺乏实际经验,对设备的机械结构、配置的合理性、制造上的精度要求等等也不可能考虑的很周全。而真空带式干燥机由于体积大、辅助设备多、配置要求高、中间环节复杂等特点,要保持设备的运行状态的长时间稳定并非易事。这种设备的价格也比较昂贵,用户一般都是看好它的干燥能力及技术上的优势而动用巨资采购的,所以都希望能尽快收回成本提高企业的经济效益。故在采购设备时一定要选择有规模、有实际设计制造经验并具备可靠的售后服务保证体系的制造商才能放心,当然这样的制造商所提供的真空带式干燥机一般价格要略高点,但对于用户而言使用中有安全感,客户切不可因贪图一时的价格低廉而有可能影响全局。


应用范围

用于透气性较好的片状、条状、颗粒状物料的干燥,对于脱水蔬菜、中药饮片等含水率高、而物料温度不允许高的物料尤为合适;该系列干燥机具有干燥速度快、蒸发强度高、产品质量好的优点。对于脱水滤饼的膏状物料,需经造粒或制成棒状后亦可干燥。


产品特点

(1)物料在带干机上受到的振动和冲击轻微,物料颗粒不易粉化破碎,因此也适用于干燥某些不允许碎裂的物料。
(2)带干机不仅供物料干燥,有时还可对物料进行焙烤、烧成或熟化处理操作。
(3)带干机结构不复杂,安装方便,能长期运行,发生故障时可进入箱体内部检修,维修方便。
(4)可以调节空气量、加热温度、物料停留时间及加料速度以取得好干燥效果。
(5)设备配置灵活,可使用网带冲洗系统及物料冷却系统。
(6)大部分空气循环利用,高度节省能源。
(7)定制的分风装置,使热风分布更加均匀,确保产品的质量的一致性。
(8)热源可采用蒸气、导热油、电或燃煤(油)热风炉配套

技术参数
型号单位SKDS-1.2-8SKDS-1.2-10SKDS-1.6-8SKDS-1.6-10SKDS-2-8SKDS-2-10
带宽m1.21.21.61.622
干燥段长m810810810
铺料厚mm10-80
使用温度60-130
蒸汽压力Mpa0.2-0.8
蒸汽耗量Kgsteam/kgH2O2.2-2.5
干燥强度KgH2O/h6-20
风机总功率Kw5.57.57.5111115
设备总功率KW6.258.258.2511.7511.7515.75
